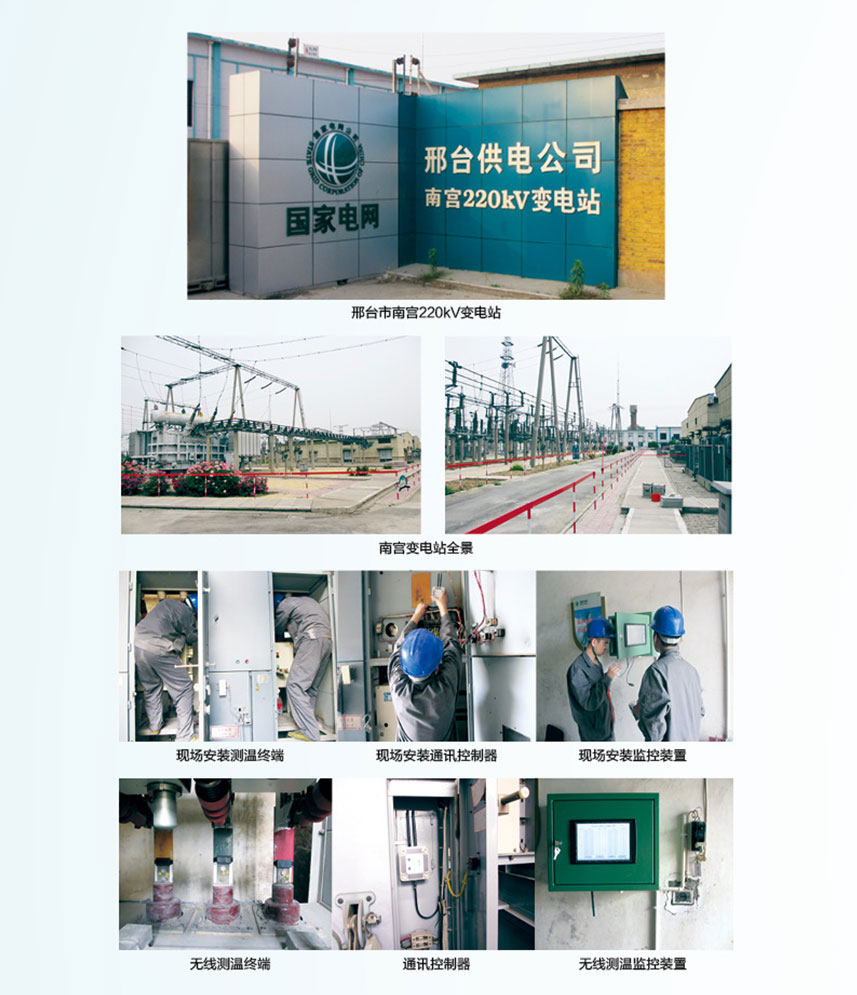

邢臺市南宮220kV變電站
提供者： 來源：變電站智能定位防護系統,電壓監測,保定和易法電氣科技有限公司 時間：2020-04-04
|
220kV南宮變電站設備配置方案 |
||||
|
序號 |
產品型號 |
產品名稱 |
單位 |
數量 |
|
站級監控設備（1套） |
||||
|
1 |
HYF-2360 |
電氣火災預警監控裝置 |
套 |
1 |
|
2 |
HYF-2350 |
無線信號收發監控裝置 |
套 |
3 |
|
主進柜2面、母聯柜1面（511、512） |
||||
|
3 |
HYF-2360 |
無線通訊控制器 |
套 |
2 |
|
4 |
HYF-2360 |
無線測溫終端 |
套 |
27 |
|
出線柜8面（551、552、553、554、555、556、557、558） |
||||
|
5 |
HYF-2360 |
無線通訊控制器 |
套 |
4 |
|
6 |
HYF-2360 |
無線測溫終端 |
套 |
72 |
|
站變進線柜2面（550、559） |
||||
|
7 |
HYF-2360 |
無線通訊控制器 |
套 |
1 |
|
8 |
HYF-2360 |
無線測溫終端 |
套 |
18 |
|
玫曜設案 |
||||
|
主站端設備 |
||||
|
9 |
HYF-2300 |
變電站無線測溫系統后臺軟件 |
套 |
1 |
|
10 |
DELL |
計算機系統、液晶顯示器 |
套 |
1 |
|
11 |
HYF-2350 |
無線信號收發監控裝置 |
套 |
1 |
|
備注1 ：每面開關柜配置9個測溫點，分別安裝在進線、出線及電纜連接處，PT柜沒有配測溫點。 備注2：每組電容配置6個測溫點。 備注3：相鄰的2面開關柜配置1臺無線通訊控制器。 |
||||
|
監測效果 |
||||
|
安裝完成后553斷路器高壓測A相溫度102.71和558斷路器B相溫度97.51,經電力局采 取措施，測溫點顯示的溫度降到了34.01和36.91,為客戶解決隱患。 |
||||
